四象限電能測量網絡儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。

　　該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

LED顯示、全電參量測量(U、I、P、Q、PF、F);四象限電能計量，4DI+4DO;RS485通訊接口、Modbus協議。

　　適用環境

　　工作溫度：-10℃~+45℃

　　儲存溫度：-25℃~+70℃

　　相對濕度：≤95%不結露

　　海拔高度：≤2500m

　　電磁兼容

　　靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

　　輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

　　電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

　　浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

　　射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

　　電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

　　功能

　　可直接從電流、電壓互感器接入信號;

　　可任意設定PT/CT變比;

　　儀表顯示可滾動設置;

　　I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計;

　　多塊儀表可設置不同地址;

　　可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);

　　LED或藍屏背光LCD顯示，可視度高;

　　方便安裝，接線簡單，工程量小;

　　儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;

　　四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。

　　應用領域

　　能源管理系統

　　變電站自動化

　　配電網自動化

　　小區電力監控

　　工業自動化

　　智能建筑

　　智能型配電盤、開關柜

　　技術參數

　　網絡

　　三相三線、三相四線

　　精度等級

　　電流、電壓：0.2級，

　　功率、有功電能：0.5級，

　　頻率：0.05Hz，

　　無功電能：1級

　　輸入電流

　　額定值：AC1A、5A

　　過負荷： 1.2倍持續，瞬時10倍/10秒

　　功耗：<0.2VA

　　阻抗：<0.1Ω

　　輸入電壓

　　額定值：AC100V、400V

　　過負荷： 1.2倍持續，瞬時2倍/1秒

　　功耗：<0.2VA

　　阻抗：>200kΩ

　　工作電源

　　工作范圍 AC85-270V

　　頻率 50±5Hz，60±5Hz

　　功耗 <1W

　　工頻耐壓

　　2kV/1min交流有效值

　　開關量輸入

　　2、4或8路路干接點輸入，內置+5V電源

　　開關量輸出

　　輸出方式：2或4路繼電器常開觸點輸出

　　觸點容量：AC 250V/3A、DC 30V/3A

　　脈沖輸出

　　輸出方式:集電極開路的光耦脈沖，2路輸出

　　脈沖常數: 10000、40000、160000 imp/kWh

　　通訊

　　RS485接口

　　MODBUS-RTU協議

　　波特率38400、19200、9600、4800可設定

　　外形及安裝尺寸(mm)

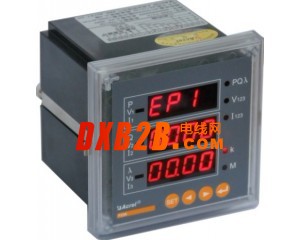

　　ACR320E的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。

　　專利及著作權

　　ACR320E專利：網絡電力儀表(一)--外觀專利號200430035121.7 ;一種模塊標準化的多功能網絡電力儀表--實用新型專利號200720075855.6

　　ACR320E著作權登記號：滬 DGY-2007-1338《安科瑞ACRXXE綜合測控軟件V1.0》

　　范例

　　型 號：ACR320E

　　輔助電源：AC/DC220V

　　輸入信號：380V 600A/5A 4DI/4DO

　　電 網：三相四線

　　通 訊：RS485/Modbus-RTU
