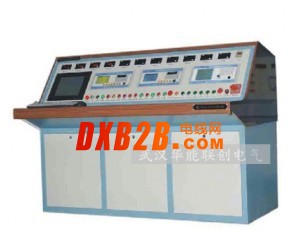

該變壓器綜合試驗臺結構緊湊，操作簡單、直觀，自動化程度高，可靠性極強，適用于容量1800000KVA及以下，電壓等級為220KV、110KV、35KV及10KV等，單、三相電力及其他各種變壓器的測試，主要針對單班產量多，同時型號批量大的生產廠家。

   變壓器線圈直流電阻測試、電力變壓器空載負載試驗測量、電力變壓器絕緣電阻測量、電力變壓器倍頻感應耐壓試驗、電力變壓器工頻耐壓試驗 、干式電力變壓器倍頻局放試驗等。
   自動變壓器綜合測試臺倍頻試驗選一般用  40KVA/800V三倍頻發生器，做變壓器線間感應耐壓試驗。如做干式變壓器測試試驗還需選用倍頻發電機組做倍頻局放試驗，如有其它特殊需要  試驗臺可按要求定做。

變壓器綜合試驗臺由三大部分組成

　　1、計算機及數據處理軟件系統；

　　2、各測試單元數據收集系統；

　　3、強電控制及儀表監視綜合系統；

　　變壓器綜合試驗臺軟件介紹

　　1、軟件安裝條件能在Windows 98 、Windows 2000、Windows XP 等軟件下正常工作；

　　2、軟件的基本功能：

　　① 變壓器綜合試驗臺軟件可操作控制變壓器變比測試儀、變壓器繞組直流電阻測試儀、變壓器特性測試儀；

　　② 變壓器綜合試驗臺軟件可按試驗編號、容量、試驗日期查詢；

　　3、變壓器綜合試驗臺軟件的具體要求：

　　① 軟件人機界面友好，操作直觀簡單；

② 軟件工作既可自動接收下傳數據、亦可人工錄入數據。

變壓器線圈直流電阻測試、電力變壓器空載負載試驗測量、電力變壓器絕緣電阻測量、電力變壓器倍頻感應耐壓試驗、電力變壓器工頻耐壓試驗 、干式電力變壓器倍頻局放試驗

1、輸入電源 ： AC220V±10%，50HZ

2、輸出電流 ： 35A

3、測量范圍 ： 0.1mΩ—200 mΩ

4、分辨率 ： 0.1μΩ

5、精度 ： 0.5%±3個字

6、體積 ： 403×330×175(mm3)

7、重量 ： 60 kg
