特點：

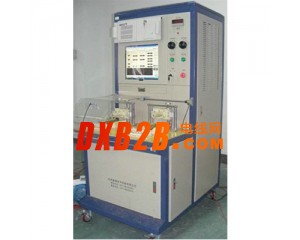

一、設備名稱：電機定子綜合測試臺

二、設備環境要求和適用范圍：

電源電壓：220/380V±10%  50Hz    工作溫度：0～40℃

濕度：小于85%

應用對象： 單、三相電機定子

三、設備組成與系統配置

   1、機柜

    a)、機柜采用成套機柜。

    b)、外涂裝參照供方彩色樣本。

    c)、腳輪有制動裝置。

   2、計算機系統配置

      a)、P4工業級計算機，17”聯想液晶顯示器，1G內存，160G硬盤，DVD光驅，USB接口

    b)、電氣元件采用國際知名品牌。

   3、軟件配置

a)、操作系統：WindowsXP系統，全中文界面。

   b)、應有多種型號出廠參數輸入、存儲功能，并能夠方便調出。

   c)、測試項目單項、多項可選，并能夠自動判斷，不合格發出報警-引至室外。

   d)、能自動和手動保存檢測數據及曲線。

        e)、應有數據存儲、報表、統計、分析功能；能夠生成數據報表，該數據報表必須直觀、全面、準確。

5、測試操作柜：

a)、操作臺為整體式，與電柜隔離，臺底安裝。

b)、操作臺美觀、耐用，空間寬廣，操作方便。

四、設備基本功能

   1、項目選擇：甲方可根據測試需要選擇其中任意一項測試項目進行測試。（測試項目見第六條）。

   2、型號選擇：可選擇300種電機型號，自動判斷；不同型號電機標準可貯存并可以隨時調用。

   3、參數輸入：可輸入每種電機測試標準的上、下限，主、副匝間絕緣標準特性參數自動計算，長期保存。

   4、統計數據：統計電機的測試數據，并可形成數據報表。報表分布：年、月、日統計報表，電機出廠質量分析報表。

   5、實時監控：實時顯示每項測試數據，不合格的項目有聲光報警功能。

   6、溫度補償：溫度補償值為20℃（溫度值自動測試）。

五、功能特點

  1、模塊化設計，標準化設計，系統設計貫徹開放性理念。

  2、本系統可以實現電機直流電阻、工頻耐壓、絕緣電阻、匝間耐壓、轉向的高速測試。

  3、系統管理權限化，系統管理員擁有設置、編輯、刪除各種型號電機的參數設置及模型配置的權力；測試操作員只能在當前選中的“電機型號”下測試及操作。保證系統的日常管理專業化，并便于維護。

4、各檢測項目可選擇或屏蔽，并可任意設定判定合格標準，遇檢測結果數據超標自動聲光報警。

5、滿足用戶高速測量需要：測量時間從0.2-999S可任意選擇，測量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范圍內任意設置。

6、實時監測環境溫度，并開啟或關閉實際測試電阻值折算到設定溫度值的功能。

7、自動抵消、修正測試系統固有的耐壓漏電流、絕緣電阻，提高系統整體精度。

8、三相電機測試線圈匝間時，可提供單臺電機繞組互相實測比較法或三相繞組標準波形比較法，滿足用戶的習慣。

9、系統不僅能自動校準各項目參數，而且能方便進行功能自檢工作，實現系統快速的自身故障自動診斷判斷，以利系統出現故障后的現場快速診斷及修理。

10、豐富的電磁兼容（EMC）技術應用（如接地、屏蔽、隔離、濾波等手段）及良好的制造工藝的保證，最大限度地確保了系統的可靠性及抗干擾能力，在干擾、火花、高壓、強電沖擊的環境下，系統均能穩定可靠運行。

六、設備測試項目及參數

1、電阻測試（主（A）相、付(B)相、主付(C)相）

   a)、范圍0～2000.00Ω

   b)、自動溫度補償

   c)、測試方法：四端法

   2、耐壓測試

   a)、測試電壓：0～3000VAC

   b)、泄漏電流：0～20mA

   c)、測試時間：0～99S  （可設定）

   3、匝間絕緣沖擊耐壓測試

   a)、測試峰值電壓：100～3000VAC

   b)、檢測判斷模式：面積的差、差的面積

   4、絕緣電阻測試

   a)、測試電壓：DC500V

   b)、測試范圍：0～500MΩ

   c)、測試時間：1～99S（可設定）

   5、轉向判別

   6、測試項目參數表



 七、設備隨機備件及資料

   1、提供易損備件一套。

   2、提供完整的操作說明書壹套及軟件光盤一張。說明書必須說明設備如何使用、參數如何設置、設備操作的注意事項及安全條款等。軟件光盤應提供完整的電腦操作系統、測試軟件、測試數據分析軟件。

八、培訓

    乙方對至少一名甲方維修人員、一名設備操作人員進行培訓，直至完全掌握相關技能為止。培訓時間不少于2個工作日。具體時間根據甲方安排確定。

九、設備驗收:

   1、設備制作完畢后，乙方通知甲方在需方進行預驗收，預驗收合格后設備發往甲方。

   2、乙方負責設備在甲方的安裝調試；設備調試完畢后，雙方依技術協議的內容進行驗收；設備應滿足本協議規定的各項要求。

十、  設備及安裝調試自驗收合格交付正常使用后，進入質保期，質保期為12個月。

十一、其他

 1、需方為供方現場工作提供配合。

2、雙方要對各種資料等有關信息進行保密，未經對方許可不得以任何理由和方式作出損害對方利益的行為（如向第三方泄露對方資料和相關技術信息或仿制對方產品等行為）。

3、設備自驗收合格之日起質保期12個月（乙方按甲方要求免費提供更換、維修質保服務），乙方在接到甲方質保服務請求后，應于24小時內反饋，并在3日內修復，即使超出質保期，供方也應提供積極而優惠的服務。
