產品介紹

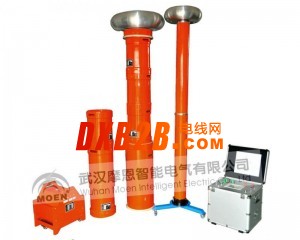

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、套管、母線、電纜等容性設備是變電站中最常見的一次電氣設備。根據220kV及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐壓試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓、大電流的試驗條件，即兼顧較寬的適用范圍。采用串聯諧振的原理，由變頻電源控制箱、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器后，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其產生的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修、試工程單位理想的耐壓設備。

該系列裝置與國內同類產品相比，具有多種關鍵優勢：

1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或三相380V的輸入電源通用，方便現場取電。

3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

變頻串聯試驗裝置的優點 　　

1.操作簡單，體積小，重量輕，非常方便現場使用及搬運（體積與重量約為傳統試驗變  壓器的1/10～1/30； 　　

2.對現場電源要求低； 　　

3.試驗等效性好； 　　

4.特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電 機等設備不受高壓諧波損傷； 　　

5.通過權威機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全； 在東北電科院組織的2008年全國 設備大比武中名列前茅； 　　

6.符合國標要求有監測峰值功能，可實時監測高壓試驗波形； 　　

7.一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用； 　　

8.自帶微型打印機，隨時打印保存試驗數據；
