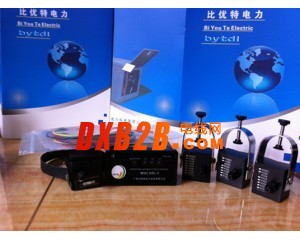

WHLEKL-3短路接地故障指示器是配套安裝在配電網絡系統中的環網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。該指示器為解決故障查找提供了最佳途徑！當線路發生故障，短路或接地傳感器將信號通過光纖傳導給主機接收，主機接收到信號后面板指示燈發出紅光閃爍，時間可以設定。人工檢測時綠燈閃爍九次。
二、主要功能
1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障時電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過導線（光纖）傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過導線（光纖）傳輸到主機，主機接收到此信號后，產生相應的報警指示信號。
3. 低壓報警指示：主機采用電池供電，當電池電壓低于正常工作電壓時，將產生電壓報警指示，以提醒工作人員更換電池。
4. 自 動 復 位 ：當指示器發出報警信號后，如果無人工進行復位，在整定時間后，指示器可自動進行復位。
5. 人 工 復 位 ：當指示器產生報警后，可通過按下指示器主機面板上的“復位/測試”按鈕保持2秒，紅燈停止閃爍，當按下指示器面板上的測試按鈕保持2秒以上綠燈閃爍故障指示解除.
6. 自 動 化：指示器產生相應的報警指示信號后，可將報警信號輸出遠傳。指示器也可接收遠方的復位信號，對指示器進行遠程復位操作。
