1.1 用途

BQJ51系列隔爆型防爆自耦減壓起動器（以下簡稱起動器），在交流50Hz電至380V，控制功率至135KW的三相異步電動機的不頻繁起動和停止之用，利用自耦變壓器降壓的方法以改善電動機起動時對電網的影響。

1.2 工作條件

a.海拔不超過2000m；

b.周圍空氣溫度為-20~+40℃；

c.空氣相對濕度不大于95%（+25℃）；

d.與垂直面的安裝傾斜度不超過15度；

e. 在無顯著搖動和劇烈的沖擊振動的地方；

f. 在無顯著破壞絕緣的腐蝕性氣體或蒸氣的環境。

g. 有防止水滴及其它液體侵襲的地方；

2、結構與特點

2.1 起動性能

起動器在起動電機時，電源的進線電流，不超過電動機額定電流的3～4倍，起動時間在5至120秒內可調，若連續起動時間總和已達120秒，則起動后冷卻時間應不少于5小時方能再次起動。因此本產品僅作長時間間歇起動用，不宜在頻繁操作條件下使用。

2．2產品結構

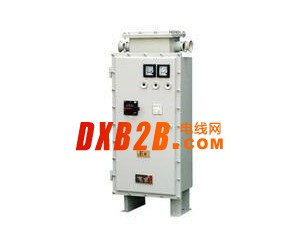

起動器為方形隔爆外殼，均為鋼板焊接而成，外殼的門是采用螺栓緊固結構。門板上有顯示信號及電流的觀察窗和轉換開關（自動復位）手柄等。外殼上部為接線箱，用以引進和引出電源電纜之用。外殼主腔內裝有自耦變壓器、交流接觸器、熱繼電器、中間繼電器、時間繼電器及熔斷器等元件。對于75千瓦及以下的起動器，系采用自動控制方式，80千瓦及以上的起動器具有手動及自動二種控制方式。由轉換開關進行切換，時間繼電器為可調式，在5-120秒鐘以內可以根據需要調節控制起動時間，自耦變壓器備有額定電壓60%或（65%）及80%二檔抽頭，出廠時接在60%或（65%）抽頭上，并有過載及失壓保護。

3．調整

起動器在使用之前，必須按接線原理圖復核接線是否有錯誤，按電動機實際起動時間的要求，調整時間繼電器的動作時間，按電動機的額定工作電流，調整熱繼電器的動作電流。然后進行通電試驗。合上電源，紅色電源指示燈亮，將轉換開關打至起動位置。電機開始起動，綠燈息滅、黃色指示燈亮同時時間繼電器開始工作。經過一段時間后（時間繼電器的整定時間），時間繼電器觸點閉合，1KM交流接觸器接通，既自動切換使電動機正常運轉，同時黃燈熄滅而綠燈亮。換開關打到停止位置，電機停止工作。

I．    從起動切換到運轉必須待電動機接近額定轉速時進行，否則，容易損壞接觸器，對電網也不利。

II．   在運轉過程中，如果有熱繼電發生誤動作的現象，則就熱繼電器的動作電流適當調整大一點，如發生過載動作，則需撳下熱繼電器的“復位”按鈕，方能繼續工作。

III．  在起動過程中，操作人員應認真監視起動器在起動結束后是否進入正常的運轉狀態（紅燈亮）以免起動時間過長而引起自耦變壓器和電機損壞。

4．維護與檢修

   4.1 非專業人員嚴禁安裝與維修。

   4.2 起動器在使用過程中，應注意緊固螺栓是否有松動，如發現有松動現象，應將螺栓緊固后再投入運行。

   4.3 維修時，起動器開蓋之前必須切斷前級電源，以保證安全。

   4.4 起動器的隔爆面不應磕碰，劃傷，并保持清潔，維護時可用浸過汽油的干布擦拭，汽油揮發后應涂上204-1置換型防銹油，以防生銹。

   4.5 起動器的觀察窗應保持清潔，不能積有塵埃，保證能清晰地觀察信號。

5．訂貨須知：

   訂貨時必須說明起動器的完整型號，名稱，規格及訂貨數量；

   例如：BQJ-14隔爆型自耦減壓起動器，額定電壓380V，控制電動機功率14KW，數量20臺。
