600/1000V 云母帶+交聯聚乙烯絕緣電力電纜（單芯)

FFX100 07Z1-R (PH120) (CU/MGT+LSZH 450/750V Class 2)

應用:

600/1000V 云母帶+交聯聚乙烯絕緣電力單芯電纜用于高層建筑，賓館，醫院，地鐵等公共場所中的滅火系統，噴水裝置，控制板，以及出口燈等的配線電纜。

結構:

bs7211 cables bs7211 450/750V 云母帶+交聯聚乙烯絕緣電力電纜

標準:

BS 7211

防火標準:

線路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS299-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加機械沖擊時的線路完整性 EN 50200(PH120); CEI 20-36/4-0
施加機械沖擊和水噴射時的線路完整性 EN 50200 附錄 E
系統線路完整性 取決于鋪設系統的DIN 4102-12, E30
阻燃性（單根垂直線纜測試） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安裝的成束電纜測試） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
無鹵 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1; BS 6425-1*
無腐蝕性氣體排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2; BS 6425-2*
最小煙霧釋放 IEC 61034-1＆2; EN 61034 -1＆2; DIN VDE 0482-1034-1＆2; CEI 20-37/3-1＆2; EN 50268-1＆2*; BS 7622-1＆2*
無有毒氣體 NES 02-713; NF C 20-454

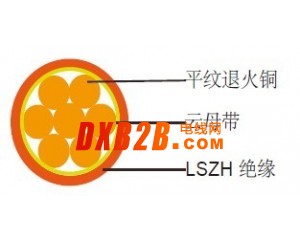

結構:

導體 平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2
防火層 云母帶
絕緣層 BS 7652標準第6.1部分中的熱塑性塑料，低煙無鹵復合物LTS3類（根據BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型。

物理性能和熱性能：

工作溫度范圍（固定狀態下） -30℃ - +90℃
安裝溫度范圍（運動狀態） -20℃ - +50℃
最小彎曲半徑 6×OD

額定電壓:

600/1000V

色譜:

絕緣顏色遵循BS 7671標準

芯數 帶接地線 不帶接地線
2芯 藍，棕
3芯 黃綠線，藍，棕 棕，灰，黑
4芯 黃綠線，棕，灰，黑 棕，灰，黑。藍
5芯 黃綠線，棕，灰，黑。藍 棕，灰，黑。藍，黑
5芯以上 黃綠線，黑（1.2.3.4.5...） 黑（1.2.3.4.5...）
護套顏色 黑色或根據客戶要求 ＆nbsp;

特性:

介電試驗 3500 V r.m.s. x 5' (芯/芯)
絕緣電阻 20 MΩ x km ( 20℃時)
短路溫度 250℃

技術參數:

導體

FFX100 ＆nbsp;1Z1-R (PH120)

標稱截面積

絞線的數量和直徑

絕緣厚度

標稱外

標稱重量

mm2

No./mm

mm

mm

kg/km

1.5 7/0.53 0.8 3.8 30
2.5 7/0.67 0.8 4.2 40
4 7/0.85 1 5.3 70
6 7/1.04 1 6 96
10 7/1.35 1 6.6 130
16 7/1.70 1 7.7 200
25 7/2.14 1.2 9.1 290
35 7/2.52 1.2 10.3 390
50 19/2.52 1.4 11.9 520
70 19/2.14 1.4 13.5 730
95 19.2.52 1.6 15.9 990
120 37/2.03 1.6 17.2 1250
150 37/2.52 1.8 18.9 1520
185 37/2.52 2 21.2 1900
240 37/2.52 2.2 25.8 2550
300 37/2.52 2.4 28.8 3150
400 61/2.85 2.6 32.2 4000
500 61/3.20 2.8 35.7 5000
630 127/2.52 2.8 39.7 6360
