EST327主控芯片

本OBD芯片可獨立出售，可以提供原理圖！

1.  產品概述

1.1 產品名稱

車輛狀態智能數據采集芯片 EST327

1.2 產品型號

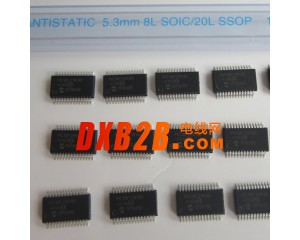

EST327（帶程序、SSOP28封裝）

1.3   產品簡介



EST327模塊集成了市場上極大多數家用轎車車型的OBD II通訊協議，通過標準化命令采集汽車狀況信息，并在解析后用標準格式輸出。

應用客戶能夠非常輕松的與現有的應用平臺對接，快速實現對車輛狀況信息的采集和應用，有效優化自身產品功能。

▲ 芯片 EST327可以通過TTL串口傳送AT命令配置協議參數，實現全功能的汽車診斷。

▲ 人性化的ATX命令讓您的程序編寫變得更容易，數據更準確，應用的速度更快。

▲ 芯片 EST327標準AT命令自動獲取汽車行駛數據模式，所獲得格式為運算后的數據。

▲ 芯片 EST327 的AT命令直接發送模式，兼容ELM327命令格式。

▲ 芯片 EST327可有償提供協議數據模式，包括車況信息、油箱信息、油耗、總里程信息等。

1.4   應用領域

芯片 EST327能夠?qū)崿F(xiàn)和現在市場上絕大多數汽車的各種控制模塊進行診斷通訊，能配合各種單片機、PC串口、PAD等設備與汽車相連接，快速的實現產品的二次開發。針對客戶的特殊要求，可實現個性化的功能定制和升級。

芯片 EST327模塊應用領域：

▲ 車聯網智能終端

▲ 車聯網大數據采集

▲ 車聯網行業集成

▲ 車載監控終端

▲ 車載影視導航終端

▲ 便攜式通訊顯示終端



2．性能參數

2.1 工作模式

2.1.1 模塊的輸出接口為TTL串口。

2.1.2 波特率固定為38400。

2.1.3 模塊與車輛的OBD II接口連接后，將在10秒內自動尋找和識別車輛通訊協議，并自動保存協議，保持連接。

2.2 硬件性能

供電電壓

+9V ~ +24V

最大工作電流

DC 30mA

工作溫度

-40?0?8C ~ +85?0?8C

存儲溫度

-40?0?8C ~ +100?0?8C

2.3 支持的協議標準

ISO9141-25 Baud init 自動波特率

ISO14230 5 Baud init 10.4kb/s

ISO14230 fast init 10.4kb/s

ISO15765 id 11bits 500kb

ISO15765 id 29bits 500kb

ISO15765 id 11bits 250kb

ISO15765 id 29bits 250kb

J1939 id 29bit 250kb

KWP1281 KKL 1200-10400bit/s雙K線

KWP2000 慢速初始化

KWP2000 快速初始化
