這是一種無鹵單芯線，適合安裝于干燥或潮濕的室內環境中，用于照明裝置的布線以及必須進行火災保護防止損壞的貴重財產設備中的布線。可連接電燈、設備、開關柜、配電箱等。既可用于人口密集或貴重設備集中的建筑物內，也用于公共或私人交通工具，該單芯導線也可安裝于套管、泥灰和電纜槽中。 |
|

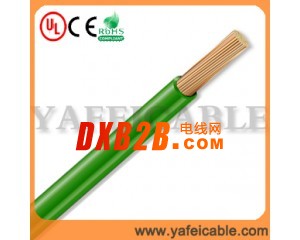

結構 單根或多股細絞成束（鍍錫）裸銅絲 特殊聚烯烴混合料芯線絕緣（可根據客戶要求定制顏色） |
|
特點 特別耐油 耐化學性，小彎曲半徑，阻燃性 耐臭氧 燃燒時低煙不產生有毒物質，最大限度的保證人員生命安全 無有害物質，符合RoHS 標準 本產品符合EEC 規程73/23（低電壓規程）CE 的規定 符合TUV認證 |
|
性能 工作電壓：300/500 V 最小彎曲半徑：8x電纜外徑 使用溫度范圍： 移動安裝：- 5°C 至 +70°C，固定安裝： -40°C 至 +70°C 阻燃性：試驗方法按VDE0472 的804 部分試驗方法B 的規定 抗輻射強度： 最高20×106cJ/kg |
|
編號 Item No. |
Nominal Cross Section mm² |
Overall Diameter mm approx |
Net Weight kg/km approx |
ConductorDC Resistanceat(20°C) max. ohm/km |
CurrentCarrying CapacityIn Ground (A) |
Current Carrying Capacity In Air (A) |
|
|
0.5 |
2.2 |
9 |
39.00 |
- |
- |
|
|
0.75 |
2.4 |
12 |
26.00 |
- |
16 |
|
|
1.0 |
2.6 |
15 |
19.50 |
12 |
20 |
|
|
1.5 |
3.0 |
22 |
13.30 |
15 |
24 |
|
|
2.5 |
3.6 |
34 |
7.980 |
20 |
32 |
|
|
4.0 |
4.2 |
50 |
4.950 |
25 |
42 |
|
|
6.0 |
4.8 |
70 |
3.300 |
33 |
54 |
|
|
10 |
6.7 |
120 |
1.910 |
45 |
73 |
|
|
16 |
8.0 |
179 |
1.210 |
61 |
98 |
|
|
25 |
9.7 |
277 |
0.780 |
83 |
129 |
|
|
35 |
11.0 |
376 |
0.554 |
103 |
158 |
|
|
50 |
13.5 |
535 |
0.386 |
132 |
198 |
|
|
70 |
15.0 |
730 |
0.272 |
165 |
245 |
|
|
95 |
17.5 |
1000 |
0.206 |
197 |
292 |
|
|
120 |
19.5 |
1230 |
0.161 |
235 |
344 |
|
|
150 |
22.0 |
1500 |
0.129 |
- |
391 |
|
|
185 |
24.5 |
1900 |
0.106 |
- |
448 |
|
|
240 |
27.5 |
2450 |
0.801 |
- |
528 |
