連接方式：法蘭式（1.6級）
閥體材質：球墨鑄鐵、不銹鋼
隔膜材質：丁腈橡膠+絲網，耐油、耐壓、耐溫、耐老化、耐使用。
外觀：噴塑高溫烘烤，涂層飽滿、光亮耐磨、耐腐蝕。
產品執行標準：GB5135.5-2003
|
型號規格 |
公稱通徑 （mm） |
閥門高度 （mm） |
法蘭外徑 （mm） |
螺孔分度圓直徑 （mm） |
螺孔數及孔徑（nxΦ） |
額定工作壓力（MPa） |
|
ZSFM100 |
100 |
330 |
215 |
180 |
8x18 |
1.2 |
|
ZSFM150 |
150 |
400 |
285 |
240 |
8x22 |
|
|
ZSFM200 |
200 |
508 |
340 |
295 |
12x22 |
|
|
ZSFM250 |
250 |
550 |
405 |
355 |
12x28 |

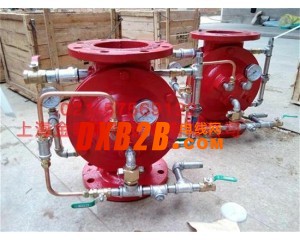

點擊圖片查看原圖
