一、概述

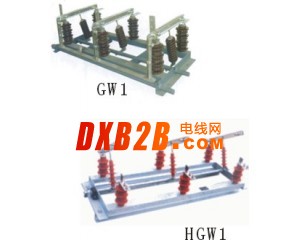

    HGW1-10系列戶外高壓隔離開關系供戶外安裝一般用途隔離開關。用于三相交流50Hz、額定電壓10kV及以下的電力系統中。供線路在有電壓而無負載的情況下接通、切斷和轉換之用。該產品符合GB1985《交流高壓隔離開關和接地開關》、DL486《交流高壓隔離開關訂貨技術條件》、DL/T593《高壓隔離開關設備的共用訂貨技術條件》等國家標準和電力行業標準。
二、使用環境條件
    2.1 海拔高度：不超過1000m。
    2.2 環境溫度：-25℃～+40℃。
    2.3 風壓：不超過700Pa。
    2.4 覆冰厚度：不超過10mm。
    2.5 地震烈度：不超過8度。

三、型號定義

四、技術參數

五、結構原理
    5.1 HGW1-10G（D）開關為單相式結構。每相由底架、主閘刀（接地閘刀）、動觸頭、靜觸頭、轉軸、拉桿絕緣子組成。三相通過聯管相連，操作時轉軸借助拉桿絕緣子帶動主閘刀進行分合閘，觸刀采用槽鋼形式，增加機械強度和散熱面積。
    5.2 HGW1-10GD1、HGW1-10GD2系列開關是在HGW1-10G基礎上增加帶接地刀的一種開關，配用CS□手動操作機構后，能達到主刀合閘時，地刀不能合閘；地刀合閘時，主刀不能合閘的防誤互鎖要求。
六、HGW1-10G（D）系列開關外形圖和安裝尺寸見圖一、圖二


七、訂貨須知
    6.1 訂貨時，請詳細填寫產品的型號規格、名稱、數量、基本技術參數，所配機構的名稱、型號、請勿省略，以防差錯。
    6.2 產品常規供貨時，HGW1-10G開關配用CS8-5操作機構，如需帶輔助開關，應另加說明，并注明節點對數。HGW1-10GD1（D2）開關配用CS□操作機構。
    6.3 如對產品有特殊要求，如高海拔地區或高寒地區須特別注明。
