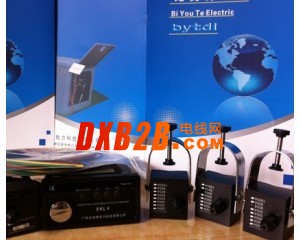

WHLEKL-4短路接地故障指示器是配套安裝在配電電線電線網絡系統中的環電線電線網開關、電纜分支箱、箱變上，用于指示相應電纜區段的短路和單相接地故障的一種實時監測裝置。該指示器為解決故障查找提供了最佳途徑！當線路發生故障，短路或接地傳感器將信號通過光纖傳導給主機接收，主機接收到信號后面板指示燈發出紅光閃爍，時間可以設定。人工檢測時綠燈閃爍九次。
二、主要功能
1. 短路報警指示：短路傳感器在工作中檢測線路的電流，當線路發生短路故障時電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過導線（光纖）傳輸給主機，主機接收到此信號后，產生相應的報警指示信號。
2. 接地報警指示：接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障時接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號中，通過導線（光纖）傳輸?shù)街鳈C(jī)，主機接收到此信號后，產生相應的報警指示信號。
3. 低壓報警指示：主機采用電池供電，當電池電壓低于正常工作電壓時，將產生電壓報警指示，以提醒工作人員更換電池。
4. 自 動 復 位 ：當指示器發出報警信號后，如果無人工進行復位，在整定時間后，指示器可自動進行復位。
5. 人 工 復 位 ：當指示器產生報警后，可通過按下指示器主機面板上的“復位/測試”按鈕保持2秒，紅燈停止閃爍，當按下指示器面板上的測試按鈕保持2秒以上綠燈閃爍故障指示解除.
6. 自 動 化：指示器產生相應的報警指示信號后，可將報警信號輸出遠傳。指示器也可接收遠方的復位信號，對指示器進行遠程復位操作。
7. 測 試 ：指示器可進行自檢工作。
