ZW32-12/630-12.5

ZW32-12/630-20

ZW32-12/T630-12.5

ZW32-12/T630-20

ZW32-12G/630-12.5

ZW32-12G/630-20

ZW32-12G/T630-12.5

ZW32-12G/T630-20

ZW32-12/1250-20

ZW32-12G/1250-20

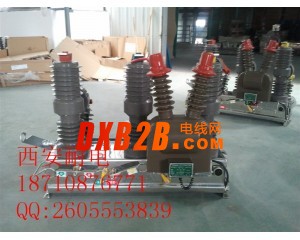

ZW32-12系列柱式戶外高壓真空斷路器是三相交流50hz、額定電壓12kv的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。斷路器為全新的小型化設計，全封閉結構，獨特的滅弧室封裝技術，密封性能好、防潮、防凝露，適用于高溫潮濕地區。zw32-12G斷路器隔離開關組合電器是由zw32斷路器隔離開關兩大部分組成。

·主要技術參數

名稱 單位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20

額定電壓 kV 12

額定電流 A1250 630 630

額定短路開斷電流 kA 20 16 20

額定短中關合電流（峰值） 31.5 40 50

額定峰值耐受電流 31.5 40 50

額定短時耐受電流 20 16 20

額定短路持續時間 S 4

額定絕緣水平 雷電沖擊耐受電壓（峰值） kV 相間、對地75，斷口85

1min工頻耐受電壓 相間、對地42，斷口48

額定操作順序 分 -0.3s- 合 -180s- 合分（電動機構）

額定短路電流開斷次數 次 30

機械壽命 10000

額定操作電壓（分合線圈） v DC220,100, AC220

動靜頭允許磨損累計厚度 mm 3

過電流脫扣器額定電流 A 5

電流互感器電流比 200/5 400/5 600/5

觸頭開距 mm 9±1

觸頭超程 2±0.5

平均分閘速度 m/s 1.2±0.3

平均合閘速度 0.6±0.2

分閘時間 ms 30-60

合閘時間 20-40

合閘彈跳時間 ≤20

三相分合閘同期性 ≤2

每相回路直流電阻 μΩ ≤80

儲能電機 額定電壓 V -220

額定功率 W 200

儲能時間 S ≤8               產品詳細參數歡迎來電咨詢：18710876771
