一、概述

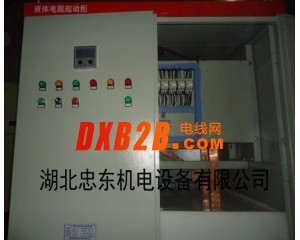

ZDR系列液體電阻起動器可廣泛用于水泥、化工、鋼鐵、冶金、礦山等

行業90－lOOOOKW繞線式異步電機。

二、工作原理

  ZDR系列液體電阻起動器是采用特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極串入電機轉子回落中，電機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路時）液體電阻由大到小作無極變化，從而使電機低電流平滑起動。

三、環境條件

周圍空氣溫度： （－40－＋50）℃

相對濕度：≤90％

海撥高度：≤ZOOOrn

安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃

電源要求：三相四線交流380V±10％，50HZ

四、技術參數

起動電流：lq≤1.3le

起動時間：10－60S，預整定，現場可調；

起動次數：連續起動5－10次；

電液正常工作溫度：0～70℃；

柜體防護等級：lP20 lP30；

五、性能特點

起動性能遠優于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器；

軟起動，起動電流小，約為電機額定電流的1.3倍；

可連續起動5－1O次；

起動過程平滑，對設備無機械應力沖擊，可延長機械設備及電要的壽命；

可低電壓起動，電網電壓低于電機額定電壓的10％時，可順利起動；

適用性廣，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；

具有起動超時、失壓、超行程、超溫等多重保護功能；

寒冷地區帶自動加熱功能；

結構簡單、可靠，安裝、維護方便。

六、型號說明

七、標準規格

八、安裝基礎

九、訂貨須知

提供繞線電機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；

提供電機拖動的負載特征（工況說明）；

是否成套訂貨，成套訂貨包括：高（低）壓一次柜、液體電阻起動柜；

注明高壓一次柜柜型（GG1A、XGN等）；

其它特殊要求,請在訂貨時與公司申明或協商。
