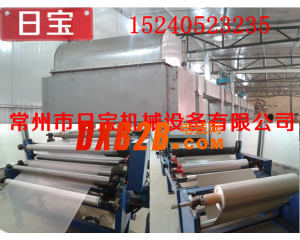

HC-1100型云母帶復合機技術規格書

多功能云母帶設備

（少、中、多膠、三合一/煅燒云母帶）

我公司實行一步到位服務，訂購我公司云母帶設備的我們都提供生產技術及膠水的配方。

一、主要技術參數

有效涂布寬度：1150mm

材料有效幅寬：1050mm

收卷最大盤經：Φ600mm

紙芯內孔直徑：Φ76mm;Φ38mm

玻纖布放卷最大直徑：Φ400

云母紙放卷最大直徑：Φ400mm

紙芯內孔直徑：Φ100mm;Φ76mm

設備總功率：約75-120kw

機械速度：10m/min-15m/min

涂布速度：1-15m/min (實際生產速度根據現場工藝條件確定)

涂布方式：刮刀涂布。

收卷張力錐度控制調節范圍：0-80%設備重量：約10000kg



收卷端面偏移量不大于：±2.mm

烘箱為24米,每節獨立控溫，

控溫精度：±2℃

加熱形式：熱循環電加熱

裝機總功率：以雙方認可的方案為準

機器顏色：客戶確定



二、機器主要部件詳述

（一）1#玻璃布（薄膜）放卷部分

放卷形式：雙工位放

放卷軸：Φ38mm氣脹軸2根

放卷直徑：Φ500mm

放卷張力：采用一臺12.0N.M磁粉制動器作張力執行器件

機架：墻板

1.放卷張力；采用2臺12N.N磁粉制動器作張力執行器件安裝于放卷軸，磁粉制動器與放卷軸采用直連形式，設有機械離合結構，方便卷材上下裝卸。

2.放卷設計升降型式，升降裝置由渦輪蝸桿與齒輪和升降齒條等組成，可靈活調節材料的高低。

3.設有前后及左右調節裝置各一套，可自由調節物料的松緊度及端面的平整度。

（二）1#施膠部

1.涂布方式:表面擦膠及浸液式涂布

2.計量方式：涂布刮刀，精度可調，0.015mm

3.涂布輥：￠160mm采用45#鋼管加工制作，鋼輥鍍硬鉻，精磨加工，輥面圓跳動小于0.005mm,表面粗糙度為Ra0.025

4.刮刀：采用計量刮刀，表面精鍍鉻，精磨加工

5.刮刀架一套，可調節角度

6膠盤：不銹鋼制作，設有溢流口及排料閥。

調整方式：，手動調節膠盆升降

7．過渡導輥施Φ80，表面陽極處理，

８．膠部機架：墻板結構

9.涂布輥轉動：異步電動機配蝸輪蝸桿減速機轉動，傳動部分設有安全防護罩1臺

10.涂布輥速度控制：交流變頻器

（三）云母紙放卷部

1.放卷型式：。雙工位自由放卷

2.放卷芯直徑：Φ100mm

3.放卷軸：Φ98mm氣脹軸2根

4.放卷直徑：Φ500mm

5.放卷張力：微張力制動

6.放卷調節方式：手輪；調節螺桿；升降齒條等組成調節裝置，可根據云母紙卷徑大小調節其高度

7.設有前后及左右調節裝置各一套，可自由調節物料的松度及端面

機架：墻板結構

（四）2#玻璃布放卷部

放卷形式：單工位放

放卷軸：Φ38mm氣脹軸1根

放卷直徑：Φ500mm

放卷張力：采用一臺12N.M磁粉制動器作張力執行器件

機架：墻板結構

1.張力組成：采用12 N.M磁粉制動器，

2.張力控制：采用1臺12N.N磁粉制動器作張力執行器件安裝于放卷軸，磁粉制動器與放卷軸采用直連形式，設有機械離合結構，方便卷材上下裝卸。

3.過渡導輥直徑80MM.鋁輥，表面陽極氧化處理、

(五)2#施膠部

1.涂布方式:表面擦膠及浸液式涂布

2.計量方式：涂布刮刀，精度可調0.015mm

3.涂布輥：￠160mm采用45#鋼管加工制作，鋼輥鍍硬鉻，精磨加工，輥面圓跳動小于0.005mm,表面粗糙度為Ra0.025

4.刮刀：采用計量刮刀裝置

5.刮刀架一套，可調節角度

6膠盤：不銹鋼制作，設有溢流口及排料閥。

調整方式：，手動調節膠盆升降

7．過渡導輥施Φ80，表面陽極處理，

８．膠部機架：墻板結構

9.涂布輥轉動：異步電動機配蝸輪蝸桿減速機轉動，傳動部分設有安全防護罩1臺

10.涂布輥速度控制：交流變頻器

（六）烘箱部分

1.加熱方式：不銹鋼電熱管加熱，前段烘箱采用后段烘箱尾氣通過一臺離心風機熱循環利用，節約能源。

2.烘箱長度：整機為12節烘箱，每節2000mm，共24m。

3.溫度控制：烘箱為每節單獨控溫，智能自動控溫。控溫效果高。

4.電熱管功率；75kw，

5.烘箱材料；內壁采用厚度1.0mm鍍鋅板制作，外壁采用1.5mm冷板制作，保溫層厚度均是100mm。烘箱設為安全防爆門，上下開啟。

6.烘道張力：配有傳感器，控制實現自動恒張力控制

7.抽風：每節烘箱一個排風口，抽風口裝有風量調節板

8.抽風風機：2臺0.75千瓦風機。

（七）牽引復合部

1.牽引復合輥:45#鋼管制作，表面鍍硬鉻，較平衡處理，共3根，一根主輥Φ270mm兩根輔輥Φ200mm，

2.橡膠壓輥：直徑為125mm，采用丁腈膠制作，雙氣缸驅動，裝有壓力調節閥可靈活調節壓力大小

3.復合部轉動：異步電動機配蝸輪蝸桿減速機轉動，傳動部分設有安全防護罩

4.調節方式：交流變頻器

5.糾偏系統；光電糾偏，直流驅動系統。

6.過渡輥；Φ80mm較平衡，氧化處理。

（八）收卷部

1.收卷型式：雙工位收卷

收卷最大直徑：Φ500mm

2.收卷軸：Φ76mm氣脹軸2根

3.收卷動力：配一臺三相異步電機配渦輪蝸桿減速機，由一臺交流矢量變頻器閉環控制

4.收卷張力控制：采用2臺200N.M磁粉離合器作張力執行器件，配合張力傳感器，控制器實現全自動錐度張力控制，最大張力60KG.錐度可調，磁粉離合器與收卷軸采用直連形式，電器開關控制收卷，安全方便。

5.長度測量：全自動數字顯示，按設定米數提前報警，用閃光蜂鳴器

6.導輥：導輥直徑Φ80mm，滾面圓跳動小于0.025mm,鋁合金，陽極氧化處理、動平衡精度

7.收卷機架：采用鋼板制作。

（九）電器控制系統

1.型式；收卷，膜放卷處各安裝一臺控制箱，收卷控制箱為主控箱

2.傳動系統采用圓弧齒同步帶傳動

3.電氣配置

變頻器4臺、觸摸屏7吋

溫控儀12只低壓電器1批，

計米線速度表1只，計米器1套。

(十).技術培訓

1.設備在制造廠內初步驗收合格，提供設備技術資料，設備總裝簡圖1份，設備電氣原理圖1份，主要元器件說明書（如；變頻器、張力控制器、溫控儀、及其他電器元器件等）。

2.設備到達安裝位置買方在安裝調試的同時對買方人員進行理論與實際操作的講解，直至買方人員能熟練操作該設備，生產出合格產品為止：

（十一）客戶預備部分

試機用的各種材料、連接本機的電氣線、0.6Mpa,0.1㎡/Min

空壓機及設備外的排氣管道（風管）。
