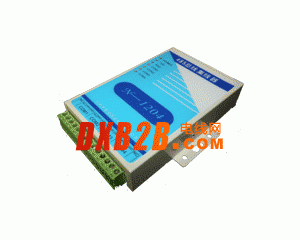

N-1204型485集線器主要用于解決復雜大型485總線通信星型布線問題，依據485總線布線規范，485線路必須依照菊花鏈總線式拓撲結構，但是在大型485總線網絡中，星型布線更加方便簡潔，更節約成本。485集線器將單個485端口擴展出多個485端口，每個端口獨立驅動，相互隔離，在物理上分割為多條獨立的485總線，使得485線路能夠采用星型拓撲結構布線并符合485總線布線規范。

N-1204型485集線器產品特點：
具備獨立RS-232串口，能夠直接與計算機串口通信。
RS-485端口帶有600W防雷保護。
端口之間帶有3000V光電隔離芯片以及DC/DC電源隔離保護相互之間不被干擾，實現真正意義上的電氣隔離。
每個RS-485端口獨立驅動,每條485總線在物理上視為一條獨立的485總線。
RS-485端口帶有開路短路保護功能，一旦某個端口出現問題，相應端口指示燈紅燈警告。

N-1204型485集線器技術參數：
電源
     輸入電壓  220VAC交流輸入或者9～36VDC直流輸入
     輸入電流  500mA
     額定功率  小于6W
工作環境
     工作溫度  -20℃～60℃
     存儲溫度  -20℃～70℃
     相對濕度  5％—95％（無凝露）
通信距離
     RS-232  小于15米
     RS-485  小于1200米
接口型式
     RS-232  DB9工業接口
     RS-485  工業接線端子
接口保護
     防雷保護  600W防雷保護
     光電隔離  3000V高速光耦
     靜電保護  15KV防靜電保護
機械結構
     外觀尺寸  120mm*80mm*25mm
     安裝方式  壁掛式安裝
     外殼  金屬外殼，IP30保護等級
     485端口數  四路
接口定義
     RS-232  TXD,RXD,GND
     RS-485  485+,485-,GND
通訊參數
    波特率  300～115200bps,通信速率自適應
    工作方式  異步通信，支持點對多點通信，支持兩線半雙工
    數據流向  數據流向自動控制，支持數據雙向通信
