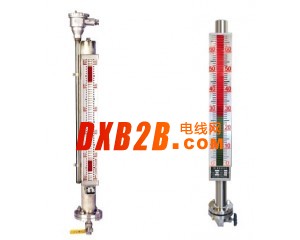

一、 FY2B系列磁翻板液位計概述：

    FY2B系列磁翻板液位計，是采用現場安裝的直讀式液位儀表及變送單元，采用優質不銹鋼材料，以化學工業部頒布的HG/T21584磁性液位計標準制作而成，檢測部分和顯示部分完全隔離。現場當被測量容器中的液位升降時，液位計主導管內的磁性浮球也隨之升降，浮球內的永久磁鋼通過磁耦合作用傳遞到現場指示器，驅動紅、白翻柱轉動，當液位上升時，翻柱由白色轉成紅色；當液位下降時，翻柱由紅色轉成白色。指示器的紅、白交界處即為容器內液位的實際高度。

    FY2B系列磁翻板液位計變送部分采用進口磁控管，經電路放大轉換為標準4～20m ADC電流信號，可滿足遠距離顯示及集中控制。可廣泛應用于各類石油、化工、造紙、制藥、鋼鐵等。

二、 FY2B系列磁翻板液位計特點：

1、 FY2B系列磁翻板液位計液位變送部分采用優質進口磁控管，既增加了靈敏度，又提高了遠傳信號的可靠性。

2、 FY2B系列磁翻板液位計電路采用最新工業專用智能化芯片、零點、量程，位置任意設定，一鍵校準，不分上下，不分先后，操作簡單，使用方便。

3、 FY2B系列磁翻板液位計內設采樣，保持電路，部分磁敏元件先效后，不會引起電流突變。

4、 FY2B系列磁翻板液位計測量范圍以下全部可以使用，一臺變送器多臺都可以使用。

5、 FY2B系列磁翻板液位計現場指示標尺翻柱，全部采用夜光顯示。

三、FY2B系列磁翻板液位計型號、編制與規格代碼

四、FY2B系列磁翻板液位計技術參數

1、 工作壓力：0～22MPa

2、 測量范圍：0～15000mm，顯示誤差：±10mm或1.0℅FS

3、 連接法蘭：DV20  DV25 特殊可訂做

4、 介質溫度：-70℃～+450℃

5、 環境溫度：-30℃～+80℃

6、 輸出電流：4～20mADC

7、 工作電壓：8～24VDC

五、FY2B系列磁翻板液位計注意事項：

    FY2B系列磁翻板液位計安裝完畢，生產正常，容器中有液體時再投入使用。

第一步打開汽相閥門手柄的八分之一，然后停止，再打開液相閥門的手柄的八分之一，以此類推。汽相、液相交替循環慢慢打開，直至正常。（每次打開閥門的八分之一）在拆卸過程中不可用力過大，以不泄漏為準，避免碰撞，以免刺穿劃破。

    FY2B系列磁翻板液位計不適用于大量結晶或結垢的介質，在新設備安裝結束后或大修結束后，需要先關掉汽、液相截止閥門，吹除以后，開始生產有液（物）位時再打開閥門，以免臟東西進入傳感器內部，影響液位計無法正常工作。

 FY2B系列磁翻板液位計訂貨須知

FY2B系列磁翻板液位計訂貨時請注明型號、介質溫度、介質密度、工作壓力、測量范圍、法蘭標準，如有特殊要求可訂做。請在訂貨時詳細注明傳感器測量管材質。
