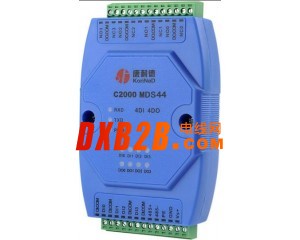

C2000 MDS44為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸?shù)慕鉀Q方案。
MDS44具備1個RS485通訊口、4路數字量輸入（DI）和4路數字量輸出（DO），DO可以輸出常開（NO）、常閉（NC）兩種狀態（可自定義上電初始狀態）。成對使用MDS44可以將4組輸入輸出信號通過RS485網絡傳輸至PLC或DCS控制系統。通過使用MDS44，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。提供5年質保服務。
特點：
→4路數字量輸入；
→4路數字量輸出；
→通過RS485傳輸物理信號；
→成對使用，一主一從MDS44間點對點開關量傳輸；
→I/O與系統完全隔離；
→RS485通訊接口提供光電隔離及每線600W浪涌保護；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈，全面查看狀態，及時排查故障；
→安裝方便。
技術參數
|
數字量輸入接口 |
DI |
4路干接點輸入 |
|
DI保護 |
過壓小于240V ，過流小于80mA |
|
|
數字量輸出接口 |
DO |
4路C型繼電器 |
|
DO觸點容量 |
2A/30VDC 1A/125VAC |
|
|
DO有保護 |
防雷600W, 過壓小于60V,過流小于500mA |
|
|
串口通信參數 |
接口類型 |
RS485 |
|
波特率 |
9600 |
|
|
數據位 |
8 |
|
|
奇偶校驗 |
None |
|
|
停止位 |
1 |
|
|
流量控制 |
None |
|
|
通訊協議 |
Modbus Rtu |
|
|
串口保護 |
串口ESD保護 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口過流，過壓 |
小于240V，小于80mA |
|
|
電源參數 |
電源規格 |
9-24VDC (推薦12VDC) |
|
電流 |
200mA@12VDC |
|
|
功耗 |
小于2W |
|
|
浪涌保護 |
1.5kW |
|
|
電源過壓，過流 |
60V，500mA |
|
|
工作環境 |
工作溫度、濕度 |
-25~85℃，5~95%RH，不凝露 |
|
儲存溫度、濕度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年質保 |
開關量轉RS485相關產品還有：
C2000 MDS88 8路開關量-RS485-開關量
C2000 MD88 8路開關量轉485
C2000 MD44 4路開關量轉485
C2000 MD82 8路輸入2路輸出開關量轉RS485
C2000 MD16 16路輸入開關量轉RS485
