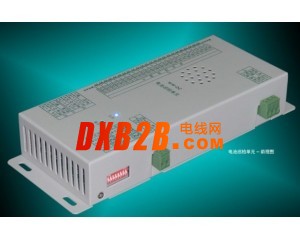

微型直流操作電源 UP5N微型直流操作電源
額定在線功率：100W
接線方案：85-265V交流連續輸入，直流24V,48V,110V,220V輸出可選
應用范圍：小型開關站、環網柜、箱式變電站和用戶終端，為二次控制線路、一次開關設備（彈簧機構真空斷路器、電動負荷開關等）、通訊光端機等提供直流電源。
交流特性
交流輸入：85～265VAC
交流頻率：50Hz±10％
供電功率：小于200VA
直流特性
輸出電壓：24V、48V、110V、220V

直流輸出連續運行功率： 100W
可滿足微機保護裝置、指示燈、模擬指示器供電需要；交流停電時由電池供電，可根據負載參數供電延時長達4～24小時。

直流輸出短時運行功率：≤200W/20S
可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

直流輸出瞬時運行功率：≤600W/20ms
可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。
產品優點
性能：一體化結構，電池內置
優點：節省占地面積，降低造價，應用靈活

性能：分布式供電方式
優點：采用分布式的供電方式，當某一回路發生故障時，其它回路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。

性能：多種輸入輸出方式
優點：適用范圍廣，根據客戶的需求提供直流220V、110V、48V、24V輸出

性能：寬的電壓輸入范圍（86～265V）
優點：電網適應能力強，靈活適用于PT及市電供電

性能：智能化高頻電源技術
優點：自監測、自診斷可靠性高

性能：LED顯示加LCD指示
優點：電源工作狀態和工作參數一目了然

性能：智能化電池管理
優點：內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延遲蓄電池的壽命，使運行更加可靠和安全。

性能：智能化高頻電源技術
優點：自監測、自診斷，可當地顯示、報警，也可聯網通信，實現無人值守的自動化遠程管理。

性能：設計參照IEC、UL等國際標準
優點：可靠性與安全性有充分保障
物理特性
外形尺寸（高×寬×深）：205mm×316mm×150mm
重量：11KG
