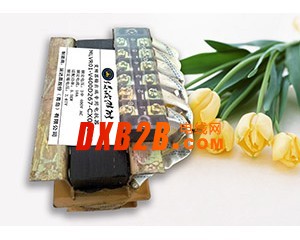

變頻器專用輸出電抗器——綠波杰能
變頻器專用輸出電抗器——參數選擇
1、變頻器專用輸出電抗器容量的選擇原則：變頻器專用輸出電抗器的容量一般是根據變頻器的額定容量的1.2~1.5倍來進行選擇。這樣做是因為：變頻器專用輸出電抗器，是感性的，而電感會有飽和現象，這樣的容量選型原則，就避免了變頻器專用輸出電抗器的飽和現象的發生。
2、變頻器專用輸出電抗器壓降的選擇原則：變頻器專用輸出電抗器的壓降，一般選擇為其所用的網側相電壓的2%～4%。
變頻器專用輸出電抗器的壓降不宜取得過大，壓降過大會影響電動機轉矩。一般情況下選取輸出電壓的4%（8.8V）已足夠，在較大容量的變頻器中如75KW 以上可選用10 V 壓降。
3、變頻器專用輸出電抗器的電感量，是以基波電流流經電抗器時的電壓降不大于額定電壓為宜。
由于變頻器輸出電壓中高次諧波較多，變頻器與電動機之間的傳輸線不宜太長。導線過長，其分布電容也大，則在高次諧波電壓作用下，高次諧波電流過大。當輸出電纜過長時就應設置輸出電抗器。在允許的范圍內，可不要輸出電抗器。
變頻器諧波抑制專家——綠波杰能
綠波杰能是目前國內專注于提供變頻器/伺服/中頻爐/高頻爐/電焊機/UPS電源/EPS應急電源/開關電源/逆變電源等逆變類設備的諧波解決方案及諧波抑制產品的專業型高科技企業，主導產品包括：逆變類設備專用的濾波器、電抗器、磁環等。其中，變頻器專用電抗器又有變頻器專用輸入電抗器、變頻器專用輸出電抗器、變頻器專用進線電抗器、變頻器專用出線電抗器等；
綠波杰能以“幫助企事業單位構筑和諧的電力環境”為己任，并為此做了大量富有成效的工作，正朝著“國際領先、國內一流”的目標挺進！
