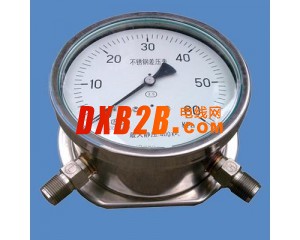

不銹鋼差壓表的用途說明 　　CYW-152B及CYW153B不銹鋼差壓表^[1]（以下簡稱儀表）適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管急連接部件）、導壓系統（包括接頭、導管等）采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同客戶的配套安裝。 　　不銹鋼差壓表的結構原理 　　儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型之架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩只波紋管與表殼上的低壓接頭相連，齒輪傳動結構直接安裝在支架的固定端。并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。 　　當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示的差壓值。 　　不銹鋼差壓表的主要技術指標 　　1,差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸； 　　

差壓的測量范圍	公稱工作壓力	精確度等級	接頭螺紋尺寸
010	KPa	60	Kpa	2.5	M20×1.5 1/2”“NPT
016	100
025	160
040	250
060	400
0100	600
00.16	MPa	1	KPa
00.25	1.6
00.40	2.5
00.60	4
01	6
01.6	10
02.5	10

2,導壓系統及外殼等材料 　　

零件名稱	材質牌號（代號）
接頭、導管	OCr17Ni12Mo2（316）
波紋管	OCr17Ni14Mo2（316L）
表殼、表蓋、表環	OCr18Ni9（304）

3、外型及安裝尺寸：見圖1、圖2、圖3 　　4.使用環境溫度：-40～70℃ 　　5.抗工作環境振動：V.H.3級 　　6.重量：約1.5kg 7.儀表外殼防護等級：IP54 8.儀表技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》
