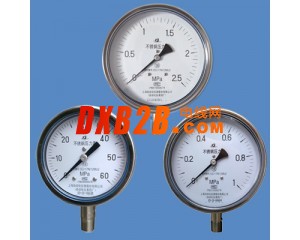

不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。 　　對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

主要技術指標

不銹鋼壓力表主要技術指標:

 標度范圍、精確度等級

　　

表盤直徑	標度范圍(MPa)	精度度等級(%)
￠50	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠75	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

　　注：括號內的精度等級僅供特殊訂貨。使用環境溫度：-25~70℃(外殼內充液) -40~70℃(外殼內不充液) 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)　抗工作環境振動：V·H·4級(外殼內充液)　V·H·3級(外殼內不充液)　重量： 　　0.2kg (Y-50)　 　　0.35Kg(Y-60)　 　　0.55Kg(Y-75)　 　　0.85Kg(Y-100)　 　　0.95kg (Y-150)

 導壓系統及外殼等材質

　　

零件名稱	材 料 牌 號
接 頭	0Cr18Ni9(304)	0Cr17Ni12Mo2(316)
彈簧管	0Cr18Ni9 Ti(321)	0Cr17Ni12Mo2(316)
外 殼	0Cr18Ni9

安裝方式及外形尺寸

　　不銹鋼壓力表安裝方式及外形尺寸　 　　

安裝注意事項:

　　1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。 　　（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。 　　（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。 　　（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。

過程連接尺寸

壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表 　　

外客公稱直徑D mm	接頭尺寸
d	L	d 1
60	M14×1.5	14	5
100	M20×1.5	20	6
150
200
250
注:當對儀表接頭螺紋有特殊要求時，用戶與廠商協商解決

　　根據不同的需求，可以協商選用多種不同的連接方式。 　　耐震型外殼防護等級：IP54, IP55,IP65,IP66 　　IP防護等級是由兩個數字所組成，第一個數字表示防塵、防止外物侵入的等級；第二個數字表示防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下描述： 　　IP54 特點：防塵、防水。 　　第一個字母5代表：防塵； 第二位字母4代表：防止飛濺的水侵入， 　　IP55 特點：防塵、防水。 　　第一個字母5代表：防塵； 第二位字母5代表：防止噴射的水侵入， 　　IP65 耐震密封性較好；優點：防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。 　　第一個字母6代表塵封，防塵密封。第二位字母5代表：噴水， 　　IP66特點：防塵、防水。 　　第一個字母6代表塵封，防塵密封。第二位字母6代表：防止大浪的入侵。 　　IP65的耐震表上含有防爆塞，防爆塞作用：防止管道壓力過大，導致介質從壓力表正面噴出傷到，故在后面安裝防爆塞。
