☆結構組成及工作原理

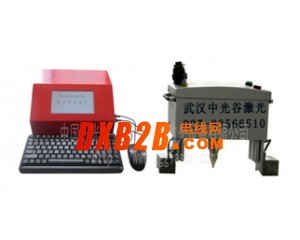

ZQD-013L型便攜式氣動單片機由便攜式打標頭主機、工業級32位微控制液晶顯示器組成，它是由工業級32位微控制器控制打印針在X—Y二維運動機構內，按工業級32位微控制器設定的軌跡運動，同時打印針在壓縮空氣的作用下作高頻振動沖擊，從而在工件平面、曲率微小的弧面或圓柱體軸向上打印出清晰、規范、美觀的標識。
☆產品特點及應用
采用全液晶控制系統，將PC、顯示器、控制器高度集成為一體式，不需連接電腦，設備占地體積小，節省空間，操作簡便，有效的提高了工作效率。
采用國際最先進的ARM10工業級32位微控制，觸摸面板及LCD液晶顯示屏, 配手寫筆在液晶顯示屏上獨立操作，能完成文件內容的修改到編輯, 能識別U盤內容，可接入USB標準鍵盤和USB鼠標, 采用linux操作系統，窗口菜單一目了然，操作方便快捷；內存空間大，文件存儲量為20M。
控制器操作功能強大，可任意編輯所需的字符和圖形，兼容AUTOCAD作圖軟件。有多種格式供用戶選擇。可與電子稱、條碼機、檢漏儀等其他設備進行數據傳輸。維護簡便、安全。可自動打印生產日期、流水號、條形碼等。打印內容自動存儲，可進行數據查詢、統計追溯，與上位機數據庫通訊聯網能實現數據的采集、傳輸和管理等生產信息的系統管理；具有故障報警等功能，具備多路I/O接口以及復雜的控制功能。
二維機構采用線性運動導軌、自潤滑、自密封防塵、能確保標記機長時間的工作后，精確度如初，且導軌的鋼制特性使運動系統抗沖擊，抗磨損程度成倍提高，打標精度高，經久耐用。
應用廣泛，適用于大型工件或不便移動的工件上打標，可選配電磁吸附或氣動工裝，電磁對鋼鐵有吸附作用，配筆記本電腦，可實現在戶外移動打標。
☆技術參數
|
設 備 型 號 |
ZQD-013L型便攜式氣動單片機 |
|
|
標準打標幅面 |
120×20㎜ |
|
|
打標頭打標幅面(選配) |
80×20/140×20/120×50/150×50/150×100㎜或按客戶要求定制 |
|
|
打 標 速 度 |
60㎜/s(3mm 高的英文或數字為4－8 個/秒) |
|
|
打 標 深 度 |
0.01㎜－2.0㎜(視材料硬度可調) |
|
|
打 標 精 度 |
≤ 0.01㎜ |
|
|
針 頭 硬 度 |
HRC85 |
|
|
氣 源 |
0.2－0.5Mpa |
|
|
功 耗 |
≤ 400W |
|
|
電 源 要 求 |
220V±10%／50Hz± 5% |
|
|
外形尺寸 重 量 |
便攜式打標頭 |
(80×20㎜) 寬 120×深85×高125㎜ /2㎏ |
|
(120×20㎜) 寬 275×深88×高220㎜ /2㎏ |
||
|
(140×20㎜) 寬 300×深88×高220㎜ /2.2㎏ |
||
|
(120×50㎜) 寬 310×深163×高290㎜ /3㎏ |
||
|
(150×50㎜) 寬 340×深163×高290㎜ /3.5㎏ |
||
|
驅動控制箱 |
寬 380×深 300×高 120㎜/6㎏ |
|
?10??p ?m -right:solid #999999 1.0pt;padding:0cm 5.4pt 0cm 5.4pt'>
打標頭主機
臺式打標頭(150×100㎜) 寬 390×深410×高640㎜ /45 ㎏
便攜式打標頭(80×20㎜) 寬120×深85×高125㎜ /2㎏
便攜式打標頭(120×20㎜) 寬275×深88×高220㎜ /2㎏
便攜式打標頭(140×20㎜) 寬 300×深88×高220㎜ /2.2㎏
便攜式打標頭(120×50㎜) 寬 310×深163×高290㎜ /3㎏
便攜式打標頭(150×50㎜) 寬 340×深163×高290㎜ /3.5㎏
驅動控制箱
寬 380×深300×高120㎜/5 ㎏
