☆結構組成及工作原理

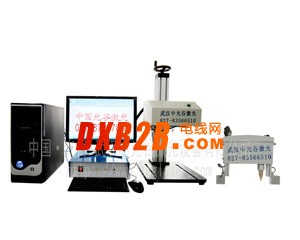

ZQD-012型臺式一拖二氣動打標機由二套打標頭主機、控制箱、電腦及軟件組成，它是由計算機控制打印針在X—Y二維運動機構內，按軟件設定的軌跡運動，同時打印針在壓縮空氣的作用下作高頻振動沖擊，從而在工件平面、曲率微小的弧面或圓柱體軸向上打印出清晰、規范、美觀的標識。
☆產品特點及應用
一套驅動系統同時控制一個臺式打標頭，一個便攜手持式小打標頭，分別在不同的工件上打標，適用于產品種類繁多。應用廣泛，（例如臺式打標頭在車架大梁上打印汽車VIN碼，手持式小打標頭對汽車銘牌或零件的打碼；
二維機構采用線性運動導軌、自潤滑、自密封防塵、能確保標記機長時間的工作后，精確度如初，且導軌的鋼制特性使運動系統抗沖擊，抗磨損程度成倍提高，打標精度高，經久耐用
工業型材升降立柱式導軌結構，穩定牢固精度高，操作簡單，適用范圍廣泛
全新WINDOWS操作系統，中英文字符、阿拉伯數字、常用符號、圖形等可隨意輸入，兼容AUTOCAD作圖軟件，支持多種格式文件。維護簡便、安全。可與電子稱、條碼機、檢漏儀等其他設備進行數據傳輸。可自動打印生產日期、流水號、條形碼等。打印內容自動存儲，可進行數據查詢、統計追溯，可與上位機數據庫通訊聯網能實現數據的采集、傳輸和管理等生產信息的系統管理；具有故障報警等功能，具備多路I/O接口以及復雜的控制功能。
☆技術參數
|
設 備 型 號 |
ZQD-012型臺式一拖二氣動打標機 |
|
|
臺式打標頭標準打標幅面 |
150×100㎜ |
|
|
打標頭打標幅面(選配) |
200×100/300×200/400×300㎜或按客戶要求定制 |
|
|
便攜式打標頭打標幅面(選配) |
80×20/120×20/140×20/120×50/150×50㎜或按客戶要求定制 |
|
|
臺式打標頭Z軸升降高度(可加高) |
320 ㎜ |
|
|
打 標 速 度 |
60㎜/s( 3mm 高的英文或數字為4－8 個/秒 ) |
|
|
打 標 深 度 |
0.01㎜－2.0 ㎜(視材料硬度可調) |
|
|
打 標 精 度 |
≤ 0.01㎜ |
|
|
針 頭 硬 度 |
HRC85 |
|
|
氣 源 |
0.2－0.5Mpa |
|
|
功 耗 |
≤ 400W |
|
|
電 源 要 求 |
220V±10%／50Hz± 5% |
|
|
外形尺寸 重 量 |
打標頭主機 |
臺式打標頭(150×100㎜) 寬 390×深410×高640㎜ /45 ㎏ |
|
便攜式打標頭(80×20㎜) 寬120×深85×高125㎜ /2㎏ |
||
|
便攜式打標頭(120×20㎜) 寬275×深88×高220㎜ /2㎏ |
||
|
便攜式打標頭(140×20㎜) 寬 300×深88×高220㎜ /2.2㎏ |
||
|
便攜式打標頭(120×50㎜) 寬 310×深163×高290㎜ /3㎏ |
||
|
便攜式打標頭(150×50㎜) 寬 340×深163×高290㎜ /3.5㎏ |
||
|
驅動控制箱 |
寬 380×深300×高120㎜/5 ㎏ |
|
