☆結構組成及工作原理

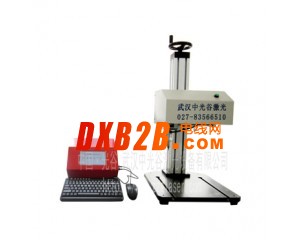

ZQD-010L型臺式氣動單片機由打標頭主機、工業級32位微控制液晶顯示器組成，它是由工業級32位微控制器控制打印針在X—Y二維運動機構內，按工業級32位微控制器設定的軌跡運動，同時打印針在壓縮空氣的作用下作高頻振動沖擊，從而在工件平面、曲率微小的弧面或圓柱體軸向上打印出清晰、規范、美觀的標識。

☆產品特點及應用

采用全液晶控制系統，將PC、顯示器、控制器高度集成為一體式，不需連接電腦，設備占地體積小，節省空間，操作簡便，有效的提高了工作效率。

采用國際最先進的ARM10工業級32位微控制，觸摸面板及LCD液晶顯示屏, 配手寫筆在液晶顯示屏上獨立操作，能完成文件內容的修改到編輯, 能識別U盤內容，可接入USB標準鍵盤和USB鼠標, 采用linux操作系統，窗口菜單一目了然，操作方便快捷；內存空間大，文件存儲量為20M。

控制器操作功能強大，可任意編輯所需的字符和圖形，兼容AUTOCAD作圖軟件。有多種格式供用戶選擇。可與電子稱、條碼機、檢漏儀等其他設備進行數據傳輸。維護簡便、安全。可自動打印生產日期、流水號、條形碼等。打印內容自動存儲，可進行數據查詢、統計追溯，與上位機數據庫通訊聯網能實現數據的采集、傳輸和管理等生產信息的系統管理；具有故障報警等功能，具備多路I/O接口以及復雜的控制功能。

二維機構采用線性運動導軌、自潤滑、自密封防塵、能確保標記機長時間的工作后，精確度如初，且導軌的鋼制特性使運動系統抗沖擊，抗磨損程度成倍提高，打標精度高，經久耐用。

工業型材升降立柱式導軌結構，穩定牢固精度高，操作簡單，適用范圍廣泛。

應用廣泛，用于人工可以搬動的各種產品、零部件、標牌等小型產品配件。

☆技術參數
